10.4" Industrie-TFT-Monitor      Sinumerik 805 Ersatzmonitor

Industrie TFT Monitor zum Anschluß an Sinumerik 805 / 805M CNC-Steuerungen. BNC-Anschluss.

Robuster LCD Industriemonitor zum einfachen Einbau in Bedienpult.

Flachbildschirm mit integriertem Industrie-Netzteil. Langfristige Verfügbarkeit.

07705/91100

e-mail
Home

Siemens
Ersatzmonitor

Sinumerik 805
WF470  10.4"
WF470  12.1"
WF470  15"

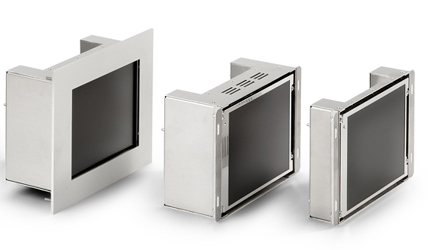

Mechanische Ausführungen unserer Industriemonitore

Industrie-Display als Einbaumonitor mit Frontplatte zum Einbau von vorne in einen vorhandenen
    Frontplatten-Ausschnitt. Einbau ohne sichtbare Befestigungslöcher über rückseitige Gewindebolzen.
    Alu-Frontplatte, 4mm, natur eloxiert oder RAL-Farbe mit integrierter Filterglas-Schutzscheibe,
    optisch entspiegelt und kontrastverstärkend. Frontseitig IP65.

TFT Display als Chassismonitor ohne Frontplatte zum Einbau von hinten in einen vorhandenen
    Frontplatten-Ausschnitt. Befestigung über Montagewinkel, seitlich oder unten.
S5   10.4"
S5   12.1"

Heidenhain
Ersatzmonitor

Deckel-MAHO
Ersatzmonitor

Mazak
Ersatzmonitor

Spezifikation

LCD-Bildschirm

10.4“ Color-TFT Display

Ersatzmonitor für:

12" Röhrenmonitor (CRT)

Anzeigebereich

  211.2 x 158.4 mm

Pixeldichte

  0.33 x 0.33 mm

Optimale Auflösung

  640 dots x 480 lines,  VGA

Signal-Anschluss

RGB analog (Sync on green),  3 x BNC-Buchse

Horizontal-Sync.

  15 - 64 kHz

Blickwinkel ( H / V )

160 / 140 Grad

Helligkeit / Kontrast

450 cd/m2    600:1

Anzeigefarben

  262.144

Spannungsversorgung

100–240 VAC/40W       Kaltgerätebuchse mit Netzfilter

Betriebstemperatur

0 bis 45 Grad Cel.

Schutzgrad

mit integrierter Filterglasscheibe: frontseitig IP65

Bestell-Nummer

Mechanische Ausführungen und Maß-Zeichnungen

  VL1050-S805-CH

 10.4" TFT Chassismonitor ohne Frontplatte

VL1050-S805-EM

10.4" TFT Einbaumonitor  mit Frontplatte 306x246mm

VL1050-S805-MEM

10.4" TFT Einbaumonitor  mit Frontplatte 290x210mm

Datenblatt

 VL1050-S805

10.4" Sinumerik S805-Ersatzmonitor

Zeichnungen

Chassismonitor, CH

10.4" TFT Chassismonitor ohne Frontplatte

Einbaumonitor , EM

10.4" TFT Einbaumonitor  mit Frontplatte 306x246mm

Einbaumonitor, MEM

10.4" TFT Einbaumonitor  mit Frontplatte 290x210mm
